2.1 介绍
约克YEWS-E冷水（热泵）机组用来提供冷冻（热水）。所有机组均设计为室内（机房）安装。
2.2 压缩机
采用半封闭双螺杆压缩机，以确保高效、可靠的运行。容量控制是通过滑阀来实现的。压缩机属容积式，有两个带螺旋形槽的锻钢转子。50HZ的电机以2975rpm的转速直接驱动阳转子，而阳转子又驱动阴转子，阴、阳转子之间有一层很薄的油膜。
每台压缩机都是直接驱动、半封闭双螺杆式，并包括下列部件：双螺杆转子，由锻钢制成。 精密加工的压缩机铸铁机体。
内置高效油分离器。
排气止回阀可以防止转子在停机时逆转。吸气冷却、高效可靠的半封闭式电机具有过载保护、热敏电阻和电流过载保护。
在压缩机的供油管路上配置有全流式油过滤器；其中YEWS215型号的油过滤器位于外部的主供油管路上,其余型号机组的油过滤器位于压缩机内部。制冷剂气体被吸入到由5齿阳转子和6齿阴转子的末啮合处所构成的空隙中，转子进一步啮合使吸气口的转子螺线闭合，并沿轴线方向朝排气口逐渐压缩气体。
在以设计容积离开转子排气腔之前，蒸汽的容积被压缩，压力则增加。由于吸气和排气循环是重叠的，因而能保持气流平稳。

转子装在压缩机机体中，机体由铸铁精细加工而成，使壳体与转子之间余隙最小。阴、阳转子之间的接触主要是在每个转子节圆上一接触带的滚动，因而实际上转子不会有磨损，可靠性也提高了。
压缩机采用耐磨轴承，以减少功耗、并增加其可靠性。由四个单独的圆柱滚子轴承来承受径向载荷，向心止推滚珠轴承来承受轴向载荷。无论在何种压比之下，他们都能共同维护转子准确的定位，这样可以减少泄漏并保持效率。在压缩机排气口装有一止回阀，可以防止转子在停机时因系统制冷剂的压力梯度而逆转。
来自蒸发器的制冷剂蒸汽流过电机，使电机得到冷却。过载保护有过热保护和过电流保护。
为有效保护压缩机，机组在油槽位置中配有插入式加热器；它是恒温控制，有效防止了停机时制冷剂溶入润滑油。
电机启动压缩机电机采用星形/三角形开式转换启动器 星形/三角形启动器采用3个电机接触器和1个启动继电器。星形/三角形启动可以将前4～10秒的启动电流限制在约33％LRA，在完成三角形连接后，电流升至正常运行水平。
当微处理器发出一压缩机启动信号时，相应的继电器通电。继电器触点切换，使电机启动器为“星形”连接并维持4～10秒。然后转换成“三角形”连接。

容量控制压缩机应该在最小负荷位置启动，并通过一连续作用的滑阀在25％～100％满负荷范围内实现容量控制。
容量调节阀的弹簧自动复位到最小负荷位置，以确保压缩机电机在最小负荷下启动。
2.3 油分离器及油槽
YEWS机组采用双级油分离器设计，其中第一级为压缩机自带油分，第二级为冷凝器内置油分；除YEWS215型号外，其余型号机组均采用第一级油分（即压缩机油分）为主油槽（可通过压缩机油分视镜看到油槽油位），主供油管路在压缩机内部，二级油分仅为辅助回油功能；YEWS215型号采用第二级油分（即冷凝器内置油分）为主油槽，从一级油分分离出来的油首先被排放至二级油分的油槽（因此压缩机油分视镜不应该有持续的可见油位），然后通过供油管路从机组油槽向压缩机供油。

系统在油槽中安装有油位开关，确保压缩机有持续的供油；其中YEWS215采用光电式油位开关，位于冷凝器底部的油包上；其余型号采用浮球开关，位于压缩机油分内。
油要经过一可更换滤芯的油过滤器才能返回压缩机，此时油是高压的。高压喷油将油带回压缩机，在那里来润滑轴承与转子。
在完成轴承润滑之后，油经一小孔被喷到靠近转子吸气端的闭合螺线上。由于排气压力和转子吸气端存在着压差，因此喷油是自动进行的。这样既润滑了转子又起到油封作用，同时减少了泄漏，确保了制冷剂的压缩（容积效率）。

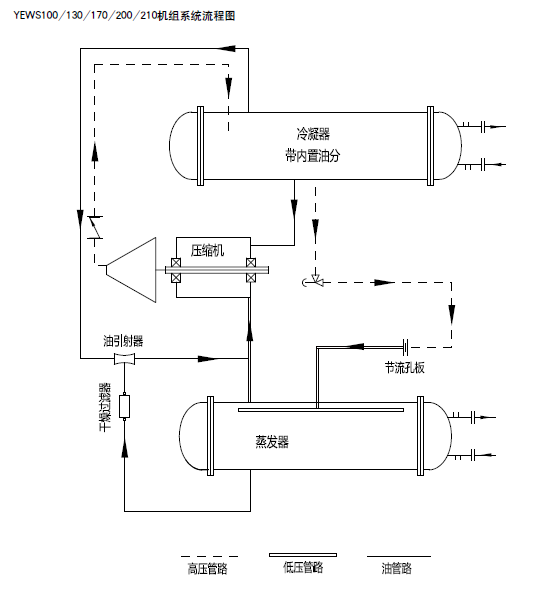

2.4 制冷剂回路
每台机组都有一独立制冷回路，液体管包括：手动截止阀，节流装置和喷液管路（仅适用于热泵和蓄冰）。
2.5 冷凝器
冷凝器为壳管式换热器，冷凝器可以清洗，换热管为19mm的无缝铜管经管外肋化，胀接在管板上，内设
过冷器。
水侧设计压力为10bar。水管接头配有HG20615法兰，以便接管。 制冷剂安全阀的起跳压力为2 0 .7bar，冷凝器按中国国家标准GB 151 来制造和检验。
热泵机组冷凝器外壳包有19mm厚的软质闭孔保温材料。
2.6 蒸发器
蒸发器采用混合降膜式蒸发器，制冷剂安全阀的起跳压力为20.7bar，蒸发器按中国国家标准GB151来制造和检验。
标准机组蒸发器外壳包有19mm厚的软质闭孔保温材料。水管接头配有HG20615法兰，以便接管。
2.7 配电盘和控制盘 （电气检查）机组所需的全部控制和电机启动元件均由工厂接线并完成功能测试。箱体按IP22设计，用粉末喷涂的钢板制成。
配电盘和控制盘按每个电气系统分为电源部分、控制部分和启动柜部分。电源和控制部分有单独的铰接箱
门，箱门带锁并有密封衬垫。每个配电盘包括： 压缩机启动接触器、控制电路、压缩机接触器线圈和压缩机过载保护组件。
压缩机过载保护是这样工作的：通过马达保护器将电流信号读到控制主板，与MLA数值比较，超出设定值即进行保护。
马达保护器提供输入电压过低/过高/相序/缺相保护。
控制盘包括：微电脑键盘、HMI和微处理器板。

2.8 微处理器控制
微处理器具有下列功能和显示：120字符液晶显示，可以显示八行中英文文本或数字代码，发光二级管背衬光，以便读数。20键密封键盘，它分为功能键和编程键两种。
标准控制器包括：机组报警触点、冷冻泵控制、断电后自动复位、按运行工况对系统进行自动优化。
软件存储在非易失存储器（FLASH MEMORY）中，以免冷水机组因交流电源断电而发生故障。程序设定值保存在EPROM存储器中。控制系统时钟由RTC提供，备用锂电池至少有3年寿命。
2.9 电机电流保护
微处理器电机保护提供电流过高保护，以确保电机不因电压、制冷剂过多或其他引起电机电流过大问题而受损。
在星形/三角形启动器启动10秒之后，如果电机电流超过电流保护设定值，微处理器将使系统停机并锁定为故障。需要对相应的系统开关手动复位，清除故障并使系统重新启动。在重新启动有电机电流过高故障的系统之前，要彻底检查电机、线路和制冷系统。
