常用的气管接头有快插接头和快拧接头，其作为气压传动系统的连接附件，良好的品质和密封对于减少设备维护和系统停机风险，提高机台可靠性有着重要的意义。

常常使用不同螺纹规格的气管接头来完成气管与气管之间、气管与其他元件之间的连接。

1. 气管和其它气动元件连接的气动接头

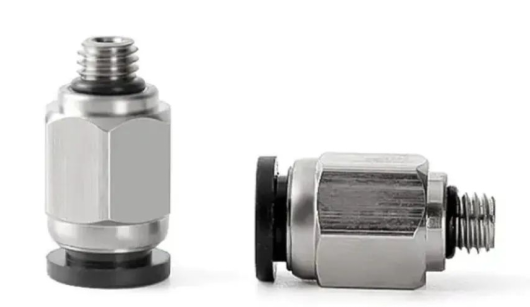

（1）直通

​

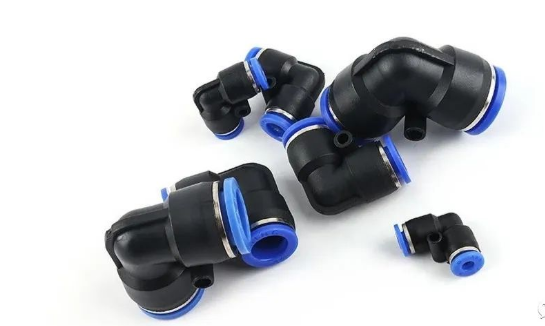

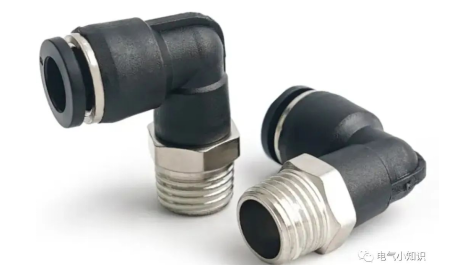

（2）弯头

​

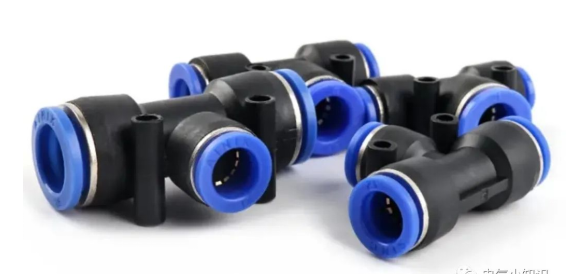

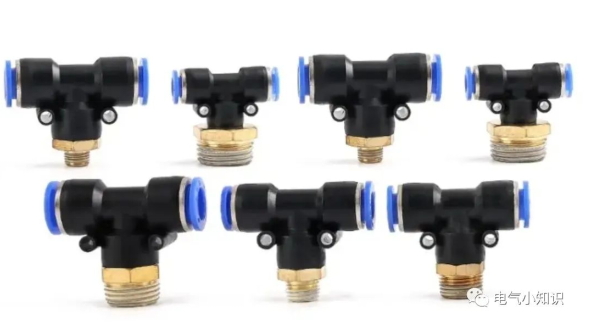

（3）三通

​

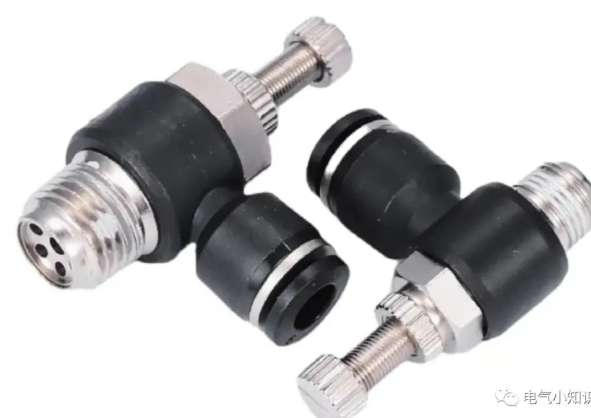

（4）调速接头

​

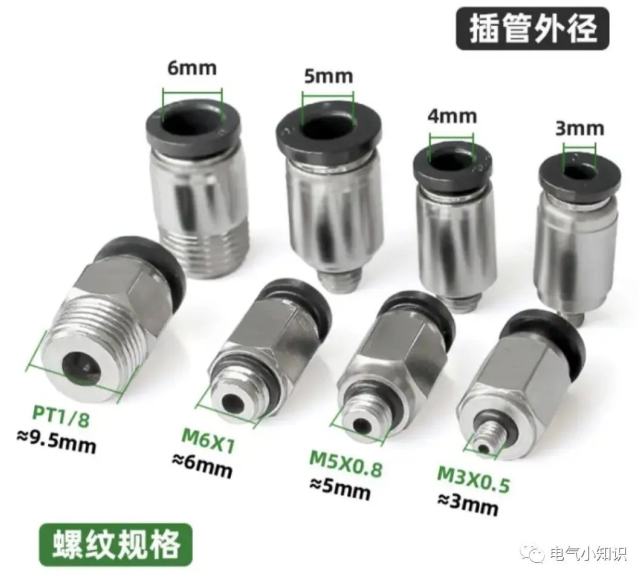

螺纹规格​

​

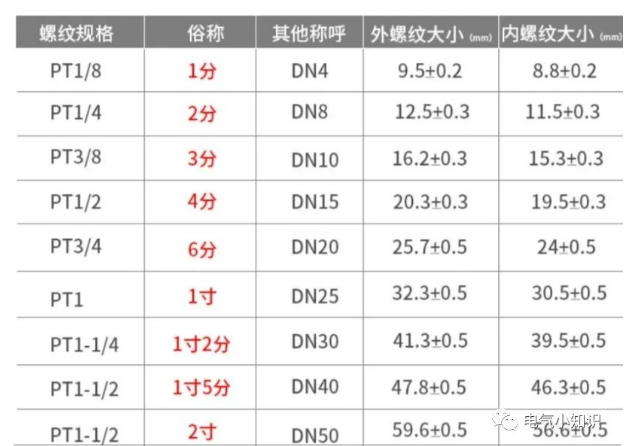

螺纹规格1/8，1/4，3/8等是英制管螺纹的表达方式，单位是英寸。

​

关于型号选购：

螺纹是G1/8，螺纹处外径用游标量在约等于10mm，俗称1分。

螺纹是G1/4，螺纹处外径用游标量在约等于12mm，俗称2分。

螺纹是G3/8，螺纹处外径用游标量在约等于16mm，俗称3分。

螺纹是G1/2，螺纹处外径用游标量在约等于20mm，俗称4分。

​

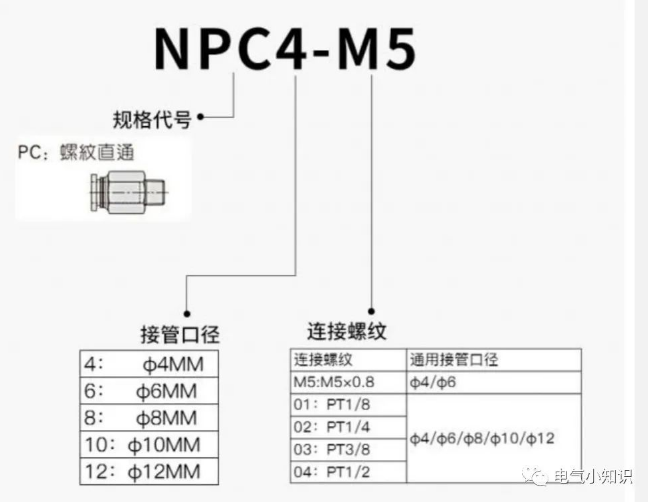

PC代表型号：螺纹直通

4代表：插4MM外径PU管，01代表：英制1/8，常叫1分牙，螺纹外径约:9.5mm

6代表：插6MM外径PU管，02代表：英制1/4，常叫2分牙，螺纹外径约:12.5mm

8代表：插8MM外径PU管，03代表：英制3/8，常叫3分牙，螺纹外径约:16.5mm

10代表：插10MM外径PU管，04代表：英制1/2，常叫4分牙，螺纹外径约:20.3mm

12代表：插12MM外径PU管，06代表：英制3/4，常叫6分牙，螺纹外径约25.7mm

2、气管和气管连接的接头

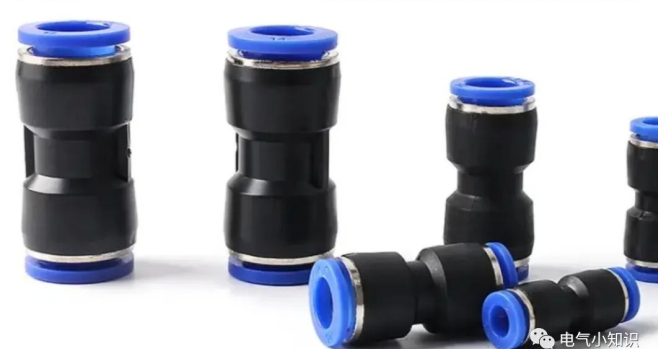

（1）直通

​

（2）弯头

​

（3）三通

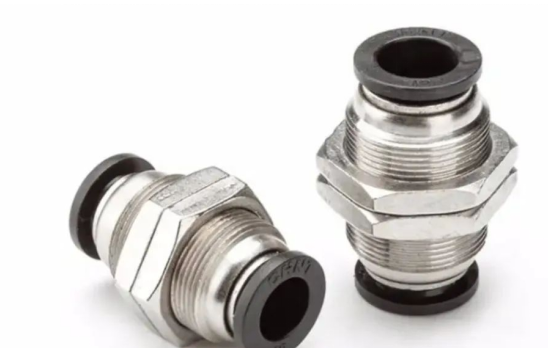

（4）隔板快速接头​

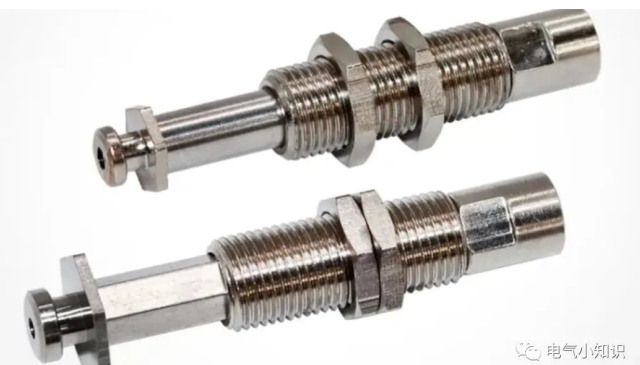

（5）真空吸盘支架​

（6）节流调速阀​

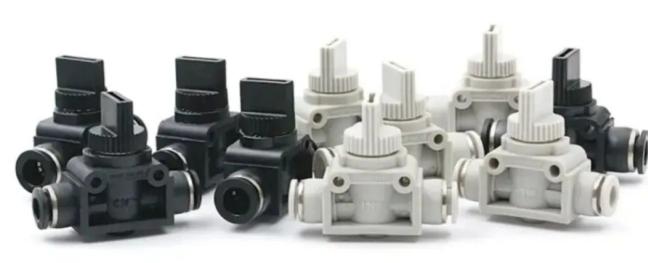

（7）气管手动开关阀

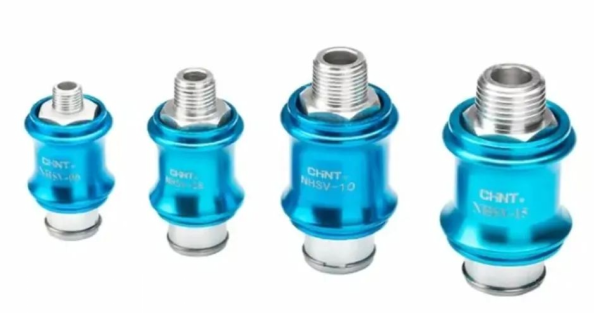

（8）手滑阀

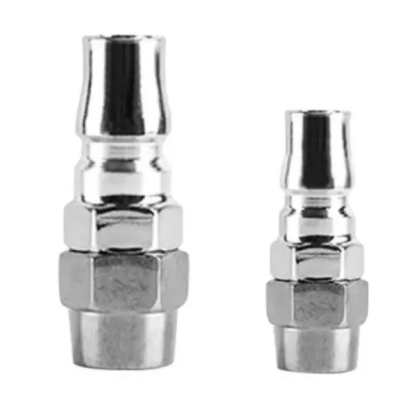

（9）​气管快速接头

快速插头通常用于气源进气口处，用于和主气路相连，可以自锁、快速插拔。

（10）气管堵头​

（11）气排用一个气排集中供气，减少接头使用量，实用美观。
